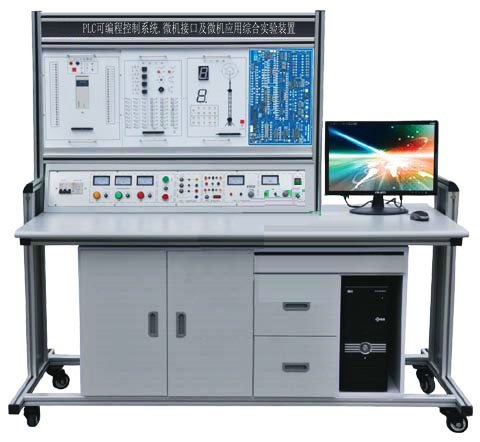

PLC可編程微機接口應用綜合實驗裝置
PLC可編程微機接口應用綜合實驗裝置能做到一機多用、資源共享、便于管理。微機接口及微機應用適用于86系列微機原理課程，綜合了各學校講課及實驗老師意見，增添了系統的開放能力和靈活性。為提高學生獨立思維和動手能力，對計算機硬件要求較高的專業,提供了開放的實驗平臺并新增加了微機控制實驗，使這門課程的實驗更加深入完整。
產品聯系
  • 產品概述
  • 技術指標
    實驗內容：
    PLC可編程控制器實驗：
    1、與、或、非邏輯功能實驗
    2、定時器、計數器功能實驗
    3、跳轉、分支功能實驗
    4、移位寄存器實驗
    5、數據處理功能實驗
    6、微分、位操作實驗
    7、交通信號燈PLC自動控制實驗
    8、攪拌器的PLC自動控制實驗
    9、LED數碼官顯示PLC自動控制實驗
    10、四層電梯的PLC自動控制實驗
    11、加工中心刀具庫選擇控制實驗
    12、藝術彩燈造型的PLC控制實驗
    13、電機的自動控制實驗
    14、步進電機的PLC控制
    15、模擬電視發射塔實驗實驗
    16、自動送料裝車系統控制實驗
    17、自動售貨機實驗
    18、自動成型實驗
    19、水塔自動供水控制系統實驗
    20、郵件自動分揀實驗
    21、自動洗衣機控制系統模擬實驗
    22、電鍍過程控制實驗

    2、微機接口及微機應用


    A、微機接口實驗（微機原理課）
    1、I/O地址譯碼實驗
    2、簡單并行接口實驗
    3、可編程并行口實驗（一）（二）
    4、串行通訊實驗（8251、8250）
    5、A/D、D/A轉換6、可編程定時器/計數器實驗
    7、七段數碼顯示實驗

    8、中斷實驗和DMA通訊實驗


    B、趣味性實驗及控制實驗（微機應用課）
    1、競賽搶答器實驗
    2、數字錄音機實驗
    3、電子琴實驗
    4、交通燈控制實驗
    5、繼電器控制實驗
    6、步進電機控制實驗
    7、七段數碼顯示實驗
    8、集成電路測試實驗

    9、8279鍵盤、顯示控制實驗


    C、TTL集成電路實驗（數字電路課）
    1、與、或、非門等門電路實驗
    2、組合邏輯電路實驗（半加器、全加器等）
    3、觸發器實驗（RS、D、JK等）
    4、集成計數器及寄存器
    5、譯碼器和數據選擇器等
    6、單穩態觸發器等波形實驗
    PLC可編程微機接口應用綜合實驗裝置系統構成：
    1、PLC可編程控制器實驗屏
    2、PLC可編程控制器實驗裝置
    3、PLC可編程控制器實驗臺
    4、編程應用軟件
    5、仿真教學軟件
    6、PLC及轉接通訊電纜
    7、實驗操作桌
    8、微機接口及應用部分：
    （1）微機接口部分：一塊PCI總線擴展卡、8279鍵盤、六位數碼顯示連接電纜。還設有I/O地址譯碼電路8255、8253、ADC0809、DAC0832等；
    （2）微機應用部分：設有聲傳感器、繼電器及喇叭、直流電機、步進電機驅動控制電路；
    （3）輔助電路：40腳、20腳、16腳、14腳集成插座，邏輯電平開關、LED顯示、時鐘（1MHZ、2MHZ）、方波信號。

    9、電腦或手持編程器（用戶自備或代購）。


    技術參數：
    ◆PLC主機：輸入：24點   輸出16點
    ◆型號：三菱FX1N-40MR（也可選擇西門子、歐姆龍，價格另議）
    ◆輸出電壓：直流24V，電壓表指示
    ◆利用應用軟件編程
    ◆電源輸入：交流220V，50Hz
    ◆電流 ≥2A，電流具有過載保護
    ◆外形尺寸：160×75×140 cm3
