一、技術性能
1.輸入電源：三相四線（或三相五線）~380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<4000m
3.裝置容量：＜1.5KVA
4. 外形尺寸：1650mm×720mm×1600mm（參考尺寸,工藝改進，可能有適當調整）
5. 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。

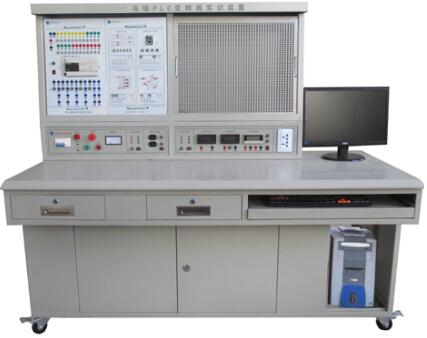

二、實訓裝置的基本配置及功能
實訓裝置由控制屏、實訓桌、PLC主機實訓組件、實訓模擬對象掛箱（含豐富的工業現場設備模擬實訓對象）、變頻器掛箱、觸摸屏掛箱、交流電機、接觸器、按鈕、行程開關、工控組態軟件、仿真軟件、電機等組成。
（一）控制屏（鐵質亞光密紋噴塑結構，金屬面板）
  1、三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由啟停開關控制，設有急停按鈕。

2、直流電源：直流電壓24V輸出一路。

 3、智能數字交流電壓表

交直流兩用，五位LED（默認紅色）數碼管顯示，輸入阻抗為10MΩ。量程0～500V。通過人機界面可以設置換檔模式（手動或自動）、軟件調零功能、測量校準等功能，超量程報警。自動濾除干擾。交流220V直接供電。

4、智能數字交流電流表

交直流兩用，五位LED（默認紅色）數碼管顯示，輸入阻抗為100mΩ。量程0～5000mA。通過人機界面可以設置換檔模式（手動或自動）、軟件調零功能、測量校準等功能，超量程報警。自動濾除干擾。交流220V直接供電。

 5、功率表：液晶顯示，此模塊由單片機，高速高精度A/D轉換芯片和全數顯電路構成，通過鍵控、數顯窗口實現人機交互。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用專用單片機計算有功功率和無功功率。單相功率及三相功率精度為0.5級，電壓范圍為0～500V，電流測量范圍為0～5A，可測量負載的有功功率、無功功率、功率因數及負載的性質等.接顯示總功率，通訊接口：標準雙向串行通訊：RS485；標準MODBUS－RTU通訊規約。

（二）實訓模塊

l      三菱FX1N24MR，主機固定在掛箱上，面板上引出I/O接口。

l      三菱D720S-0.4K-CHT變頻器，主機固定在掛箱上，面板上引出接口。

l            7英寸昆侖通態工業觸摸屏TPC7062TX

l      實訓網孔板一塊，500*600mm。

l      三相鼠籠異步電機：交流380V/△、660VY。

l    搶答器/數碼管顯示

l     裝配流水線/十字路口交通燈

l     水塔水位/天塔之光

l     自動送料裝車/四節傳送帶

l      多種液體混合裝置

l      步進電機/直線運動

l      自控軋鋼機/郵件分揀機

l      機械手控制/自控成型機

l      直流電機控制

l      繼電接觸控制

三、實訓桌
控制屏鐵質雙面亞光密紋噴塑結構，2mm厚金屬面板；桌面2mm厚鋼板模具壓制成型，表面噴塑，防滑耐磨，堅固耐用，強度和壽命是密度板結構的數十倍；左右設有兩個大抽屜，用于放置工具及資料，電腦桌聯體設計，實訓桌下方設有元件儲存柜，設有四個帶剎車的輪子，便于移動和固定，造型美觀大方

四、配置表：
